Zusatzfloppy
Zusatzfloppys an der DSE
Als Zweitfloppy wird ein Gehäuse eines externen Amiga Floppydrive verwendet. Das Anschlußkabel wird allerdings neu erstellt.
| Pin | Funktion | Pin EFS | Pin | Funktion | Pin EFS |
|---|---|---|---|---|---|
| 1 | GND | n.C. | 2 | n.C. | n.C. |
| 3 | GND | n.C. | 4 | n.C. | n.C. |
| 5 | GND | n.C. | 6 | n.C. | n.C. |
| 7 | GND | n.C. | 8 | /IX | A9 |
| 9 | GND | A1 | 10 | /MO-A | A3 |
| 11 | GND | B1 | 12 | /DSB | C11 |
| 13 | GND | C1 | 14 | /DSA | C5 |
| 15 | GND | B2 | 16 | /MO-B | C2 |
| 17 | GND | B3 | 18 | /SD | C10 |
| 19 | GND | B4 | 20 | /ST | C6 |
| 21 | GND | B5 | 22 | /WD | C8 |
| 23 | GND | B6 | 24 | /WE | C9 |
| 25 | GND | B7 | 26 | /T0 | A5 |
| 27 | GND | B8 | 28 | /WP | A6 |
| 29 | GND | B9 | 30 | /RD | A8 |
| 31 | GND | n.C. | 32 | /SS | A12 |
| 33 | GND | n.C. | 34 | /RDY | A4 |

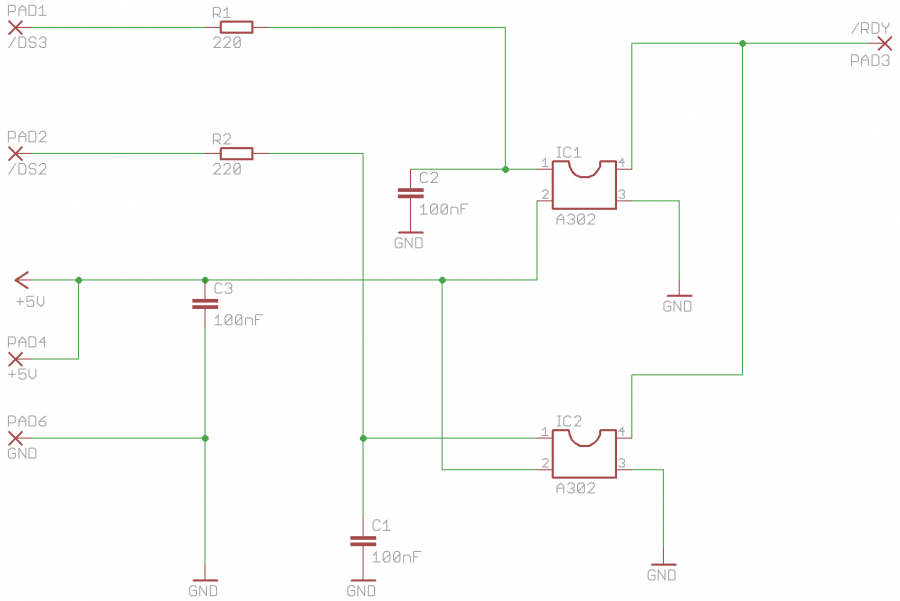

Die /RDY Generierung erfolgt im LW-Gehäuse. Die Schaltung des Tower 5120 wird auch hier verwendet.
