KC85/5

Nachdem ich einen KC85/4 mit defekten Basic-ROM erhalten habe, sollte er auch wieder instandgesetzt werden. Da hatte ich die Idee, ihn gleich auf einen KC85/5 zu erweitern.

Systemaufbau

D001

Die notwendigen Arbeiten zum KC85/5 waren:

SystemRAM von 64K auf 256K umstellen (U2164 gegen 61256 tauschen)
ROM Tausch

D004

Als nächstes kam die Inbetriebnahme der D004 und der selbstgebauten FDD Einheit.

FDD

Gehäuse eines KC85/3 mit 2 * K5601 bestückt. Als Netzteil wurde das Pollin SNT verwendet.

Modulbestückung

Gerät	Schacht	Modul-ID	Modul	Info
D001	8	08	M003	Tastatur und Kopplung
D001	C	0C	M035x4	4MB RAM
D004	0	F0	M001	USB mit VDIP1 und den USB-Tools13
D004	4	F4	xxx	frei

Erweiterungen

GIDE (nach dem Treffen)
USB → siehe Unterpunkt USB mit VDIP1

USB mittels VDIP1

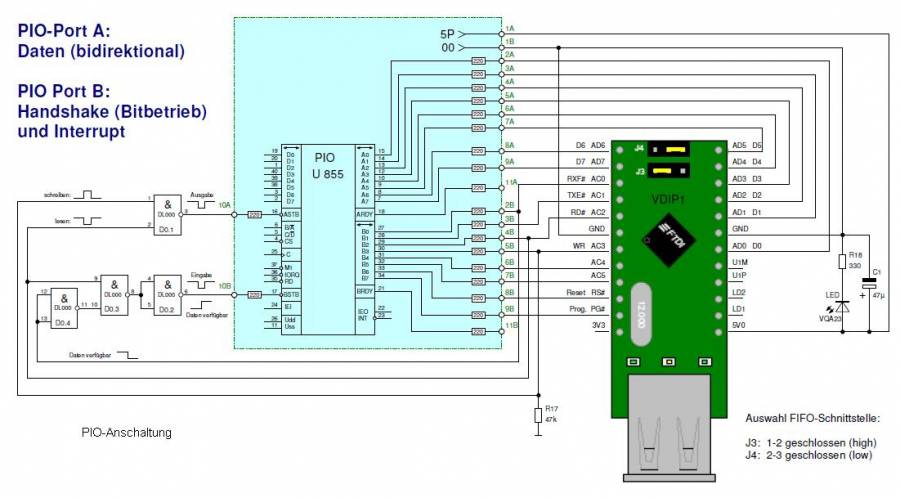

Das VDIP1 wird an einem PIO angeschlossen, dazu sind beide PIO-Ports erforderlich. Beim KC85/4 ist das Modul M001 „Digital In/Out“ dazu geeignet und wurde in der Entwicklungsphase genutzt.Für die Nutzung unter CP/M ist am KC ein Treiber nötig, der den Zugriff steuert und diese Funktionen dem CP/M-System hinzufügt. Dazu wird die Funktion der Zusatzein- und ausgabe genutzt.
