Floppyanpassung

Als Floppycontroller kommt der K5122 zum Einsatz.

Laufwerke

Drive	Kennung	Typ	Position	Info	Kabel
0	A	K5601	ganz oben	5,25„ Floppy	PC-Floppykabel Nr. 1
1	B	K5601	zweites von oben	5,25“ Floppy	PC-Floppykabel Nr. 1
2	C	Mitsumi	zweites von unten	3,5„ Floppy im 5,25“ Rahmen	PC-Floppykabel Nr. 2
3	D	Mitsumi	ganz unten	3,5„ Floppy	PC-Floppykabel Nr. 2

FDC->Verteiler

K5122

A	Nr	B
GND	1	GND
/FW	2	/HL
/IX	3	/LCK0
/DS2	4	/DS3
/LCK1	5	/RDY
/FR	6	/SD
/ST	7	/DS1
GND	8	/DS0
/LCK3	9	/LCK2
GND	10	/WD
/WE	11	/T0
GND	12	/WP
GND	13	/RD

Floppy

Pin	Funktion	Pin K5122	Pin	Funktion	Pin K5122
1	GND	alle GND brücken!	2	n.C.	n.C.
3	GND		4	n.C.	n.C.
5	GND		6	/DS3	B4
7	GND		8	/IX	A3
9	GND	A1	10	/DS0	B8
11	GND	B1	12	/DS1	B7
13	GND	A8	14	/DS2	A4
15	GND	A10	16	/MO	n.C. bei K5601
17	GND	A12	18	/SD	B6
19	GND	A13	20	/ST	A7
21	GND		22	/WD	B10
23	GND		24	/WE	A11
25	GND		26	/T0	B11
27	GND		28	/WP	B12
29	GND		30	/RD	B13
31	GND		32	/FR	A6
33	GND		34	/RDY	B5

Pin 34 am BC ist /RDY und am als PC /DC vorhanden!

Kabel_1

Das erste Kabel ist mit zwei Laufwerken K5601 (80*2 =max.800KB) belegt.

Kabel_2

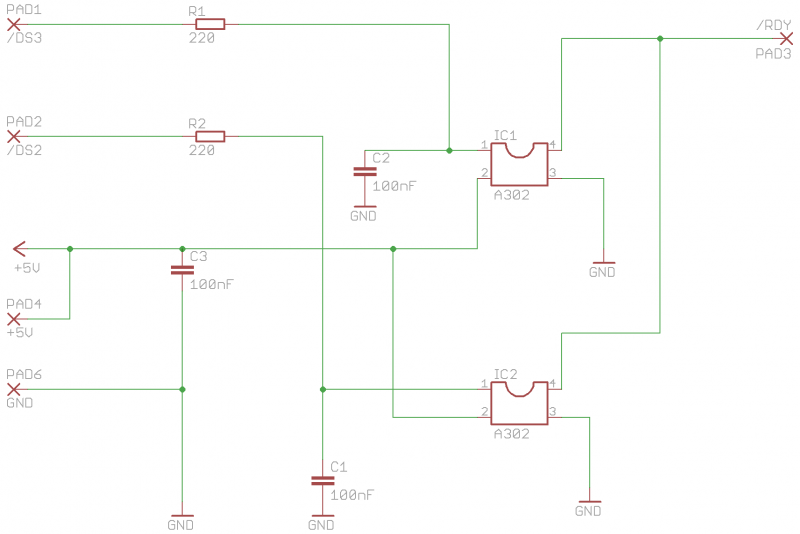

Das zweite Kabel ist mit zwei 3,5“ PC Floppylaufwerken beschaltet. Dazu mußte allerdings das /RDY Signal zusätzlich erzeugt werden.

Bei dieser Anschaltung erfolgt ein gegenüber /DS (und /MO) verzögerter L Pegel am Anschluß /RDY. Die Verzögerung wird durch den Einsatz des A302 realisiert. Das Pin 34 des Floppylaufwerkes darf nicht mit /RDY verbunden sein. Als Laufwerke werden unmodifizierte PC Laufwerke verwendet. Am A5120 sind die Laufwerke nach bisherigen Tests auch bootfähig.
