K7669

Bauanleitung nach „Lötspitze“

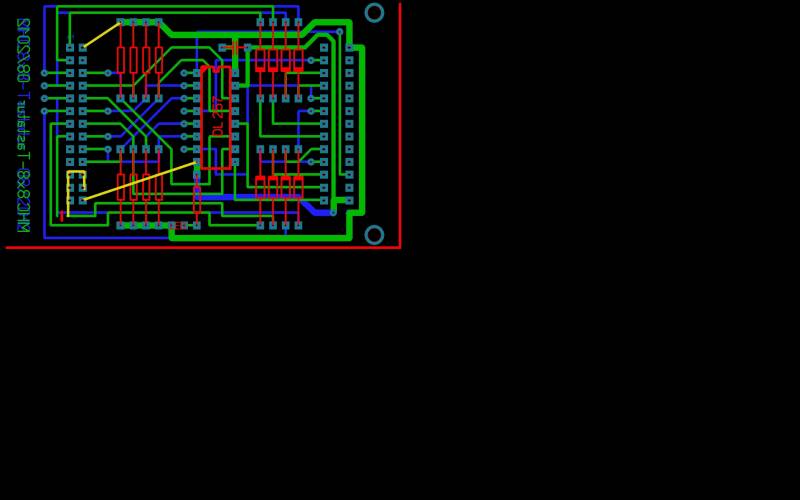

• Aufgrund der notwendigen Anpassungen an die S3004 mußte nachträglich der Leiterzug zum Tastatursteckerpin A8 getrennt und dafür A11/A12/A13/B11/B12 gemeinsam verbunden auf die Leiterbahn zur Diode gelegt werden. Siehe dazu das Layoutbild „Tastatur-LP_Forum_S3004“ (gelbe Brücke am Steckverbinder).
• Um die ON-Diode auf der Tastatur zu betreiben, können zwei Brücken nach Plus und Minus gelegt werden (siehe gelbe Brücken).

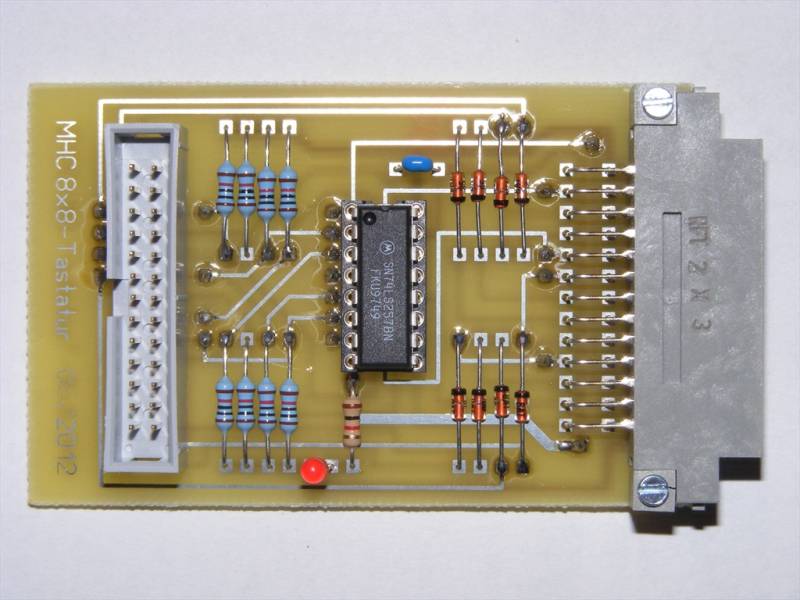

• Für die Dioden Schottky´s nehmen. Die Widerstände sind bei mir 10k; können nach Beschreibung aber zwischen 10-25k sein.
• An der Tastatur selbst sind keine Änderungen notwendig.

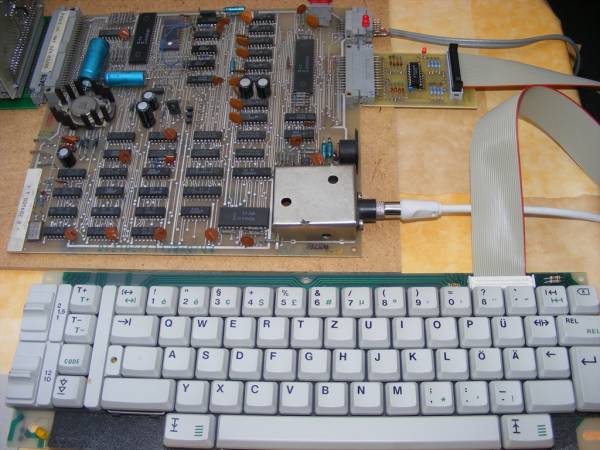

• Wie der Stecker am Kabel zu befestigen ist bzw. das Flachkabel an der S3004, sieht man auf dem Bild (siehe rote Flachbandmarkierung und Wannensteckerausrichtung).
• Natürlich muß auf A.2-Monitor umgewickelt werden (bei mir auf dem Bild ist das nicht der Fall, weil ich mit dem Betriebssystemmodul arbeite).

Matthias „Lötspitze“

• z1013_a.2_monitor_s3004.zip

Der Betriebssystem ROM muß ersetzt werden, damit die Anordnung der Tastatur angeglichen wird.
