sRAM & Busanalyser
Bestellung von „Lötspitze“
sRAM Karte
Stückliste
| Anzahl | Typ | Spezifizierung | - |
|---|---|---|---|
| 1 | EFS-Stecker | 29ac | |
| 1 | Pfosten | 2*13 | |
| 3 | Schalter | DIP | 8 Schalter |
| 2 | Schalter | Umschalter | |
| 2 | IC | 62256 | |
| 2 | IC | 27256 | |
| 3 | IC | DS8205 | |
| 2 | IC | DL000 | |
| 2 | IC | DS8282 | |
| 1 | IC | DS8286 | |
| 25 | Diode | 1N4148 | |
| 12 | C | 47nF | Abblock Kondensator |
| 4 | R | 4K7 | |
| 1 | R | 300 | |
| 1 | R | 220 |
Unterlagen

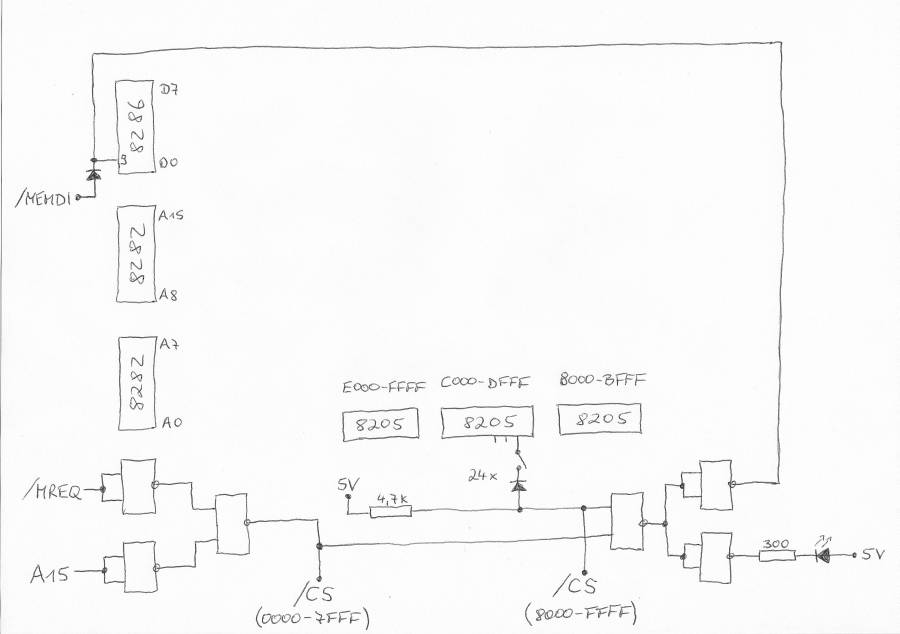

Schaltung
Busanalyser
Stückliste
| Anzahl | Typ | Spezifizierung | - |
|---|---|---|---|
| 1 | EFS-Stecker | 29ac | |
| 3 | Schalter | Umschalter | DIL |
| 1 | Pfostenstecker | 2*13 | |
| 1 | IC | DL000 | |
| 1 | IC | DL074 | |
| 2 | IC | DS8282 | |
| 6 | IC | V40511 | |
| 3 | LEA | VQE23 | |
| 1 | R | 220 | |
| 58 | R | 330 | |
| 7 | R | 1K | |
| 4 | R | 4K7 | |
| 2 | C | 47nF | |
| 1 | C | 1nF | |
| 1 | C | 47µF |
