USB Baugruppe

VDIP am Z9001 und KC87

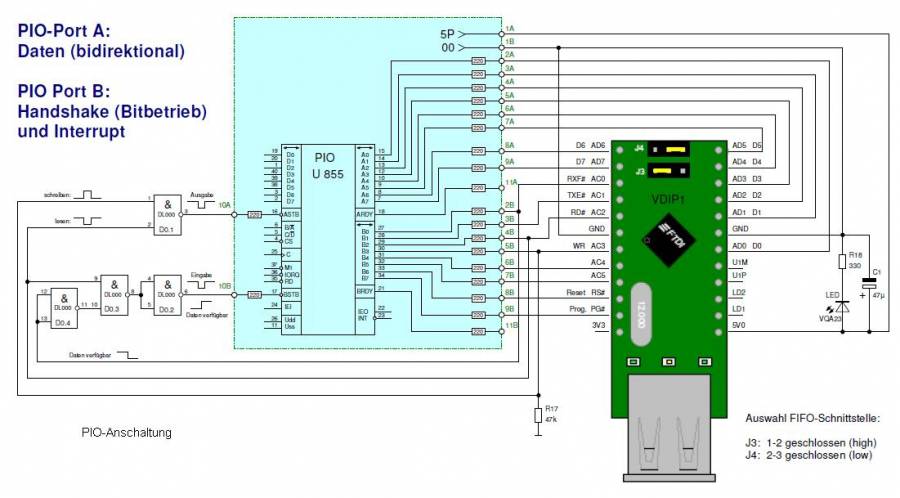

Das VDIP1 wird an einem PIO angeschlossen, dazu sind beide Ports erforderlich. Fuer die Nutzung unter CP/M ist ein Treiber noetig, der den Zugriff steuert und diese Funktionen dem CP/M-System hinzufuegt. Dazu wird die Funktion der Zusatzein- und ausgabe genutzt.

Die Nachnutzung auf CP/M-Systemen, bei denen das VDIP1 an einem PIO im Adressraum des CP/M-Prozessors erfolgt, gestaltet sich wesentlich einfacher. Hierzu muss nur im Quelltext USBINC.Z80 der Schalter KC85 von 1 auf 0 gesetzt werden und die Portadressen des PIO eingetragen werden. Mit der Variable BS kann die Bildschirmbreite eingestellt werden, voreingestellt ist der Wert 64 fuer nicht KC-Systeme. Es kann 64 oder 80 eingetragen werden, andere Werte sind zur Zeit nicht vorgesehen.

Stecker und Pin	PIO	Sub-D	VDIP	Sonderanschaltung	VDIP1-Signal
X1 5A und X2 5A	5P*	1+2	1	LED über 330 Ohm nach GND	5P
X1 2A	A0	3	6		D0
X1 1A+1B und X2 1A+1B	GND	21-24	7	47 µF Elko gegen 5P	GND
X1 2B	A1	4	8		D1
X1 2C	A2	5	9		D2
X1 3A	A3	6	10		D3
X1 3B	A4	7	11		D4
X1 3C	A5	8	12		D5
X1 4A	A6	9	13		D6
X1 4B	A7	10	14		D7
X2 2A	B0	20	15	Pin 12 und 13 DL000	AC0
X2 2B	B1	19	16	Pin 2 und 9 DL000	AC1
X2 2C	B2	18	17		AC2
X1 1A+1B und X2 1A+1B	GND	25	18	GND, mit Pin 7 VDIP verbinden	GND
X2 3A	B3	17	19	Pin 1DL000 + 47K GND	AC3
X2 3B	B4	16	20		AC4
X2 3C	B5	15	21		AC5
X2 4A	B6	14	22		Reset
X2 4B	B7	13	23	Am VDIP trennen !	Prog
X1 5B	ASTB	11		Pin 3 DL000	Ausgabe
X2 5B	BSTB	12		Pin 6 DL000	Eingabe
		DL000	Pin 10-11 gebrückt
		DL000	Pin 4-5-8 gebrückt
		*	Umverdrahten auf 5P

Software

orginal von ML
USB Tools angepaßte für KC87

PIO im E/A Modul

Port	Funktion	Adresse
A	Daten	C8h
A	Control	CAh
B	Daten	C9h
B	Control	CBh
