Stromversorgung
Serie STM
K0360
Netzteile vom Typ K0361 mit einer Leistung von 25W
Für den Solobetrieb sind folgende Verbindungen herzustellen:
- alle 4 Anschlüsse von AUSGP mit FFLP verbinden, das ist die positive Ausgangsspannung.
- Alle 4 Anschlüsse von AUSGM mit FFLM verbinden, das ist die Masse.
- HSPM mit AUSGM verbinden.
- HALT und BERT nicht beschalten.
X1: EFS3:
| Pin | Belegung |
|---|---|
| 1 | Netz |
| 2 | Netz |
| 3 | Schutzleiter |
X2: EFS3*5
| Nr | A | B | C |
|---|---|---|---|
| 1 | nc | AUSGP | AUSGP |
| 2 | nc | AUSGP | AUSGP |
| 3 | HSPM | BERT | FFLM |
| 4 | AUSGM | AUSGM | FFLP |
| 5 | AUSGM | AUSGM | HALT |
K0361-K0363
Netzteile vom Typ K0361 mit einer Leistung von 50W (K0361), 100W (K0362) und 150W (K0362)
Serie STZ
K0367

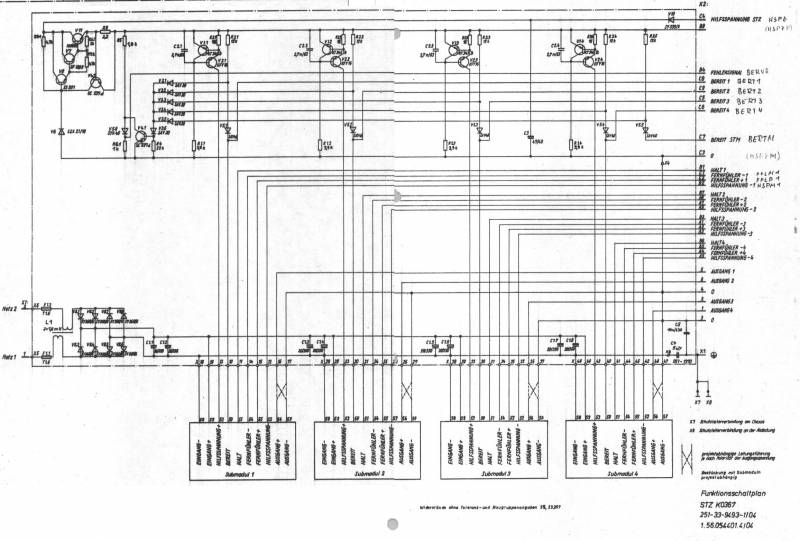

Zusatznetzteile zur Erzeugung von einer oder mehrer Hilfsspannungen (bis zu 4 Spannungen). Zum Betrieb ist ein Netzteil STM… unbedingt erforderlich, da die Steuerspannungen (Hilfsspannung STZ) nicht durch das STZ Modul selbst erzeugt werden.
Submodul
Unterlagen
Zusatznetzteile
Spannungsanzeige
